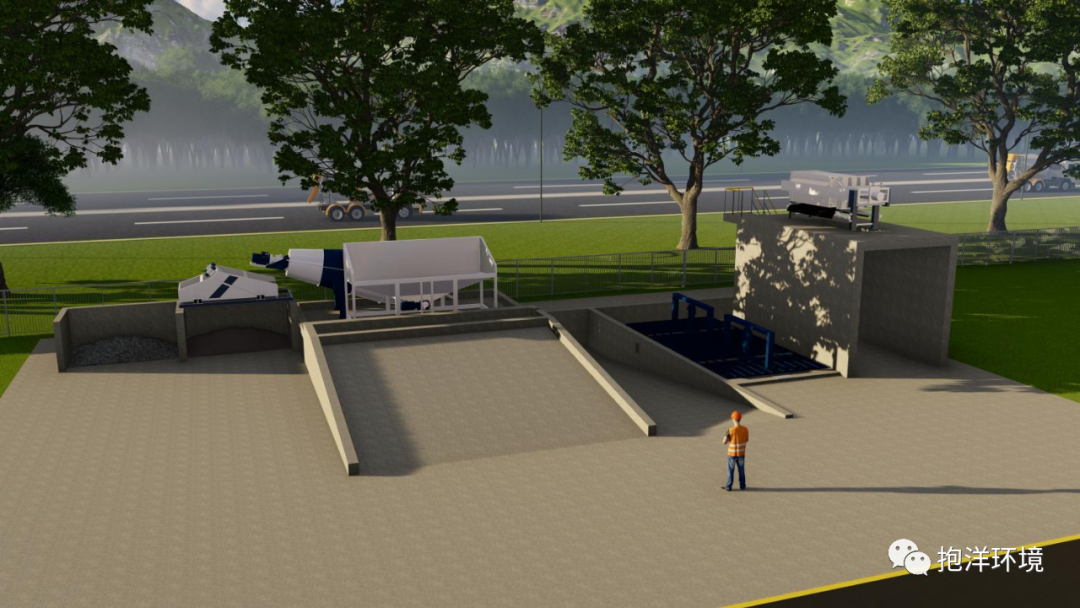

BYSF-50型复合螺旋砂石分离系统

BYSF-50型复合螺旋砂石分离系统，是将分石、分砂、污水处理合并成一个处理系统，搅拌车废料通过卸料槽两侧和底部高速水流冲入螺旋分离机筒体内，利用复合螺旋将污水、砂石通过不同端口流出，再通过振动筛进行砂石分离，这种设计处理能量强，砂石含水量低。

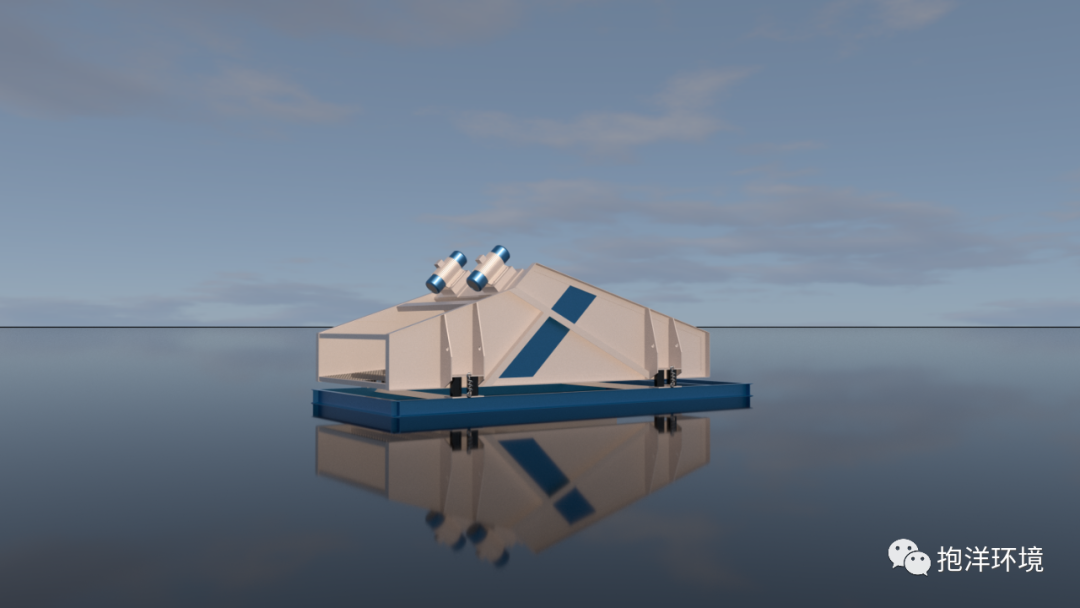

振动筛

振动筛筛网材质采用高锰钢，耐冲击、耐低温、耐磨损、耐化学腐蚀，经久耐用的同时，保证好的筛分效果。

脱水筛的振动电机维护方便，底座橡胶弹簧用来减震，振幅不大，缓慢的振动，可以筛分干净彻底。

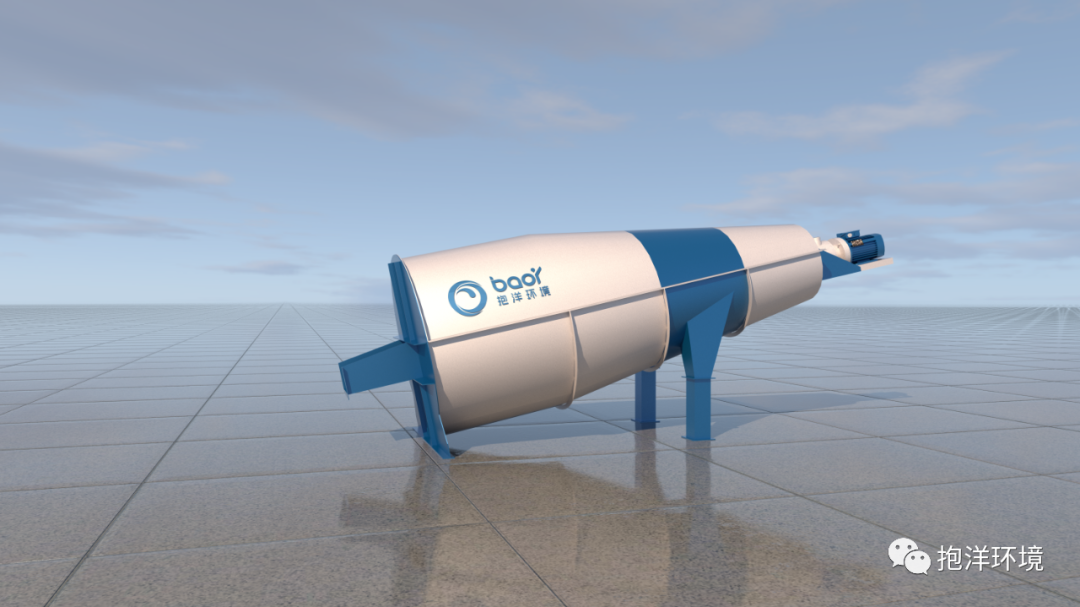

分离机

复合螺旋分离机，为卧式分离机，提砂结构采用复合螺旋无筛网设计，提高处理效率，使用中无筛网堵塞问题，卸料不堵管，模块化安装，切向进料口设计，利用复合螺旋冲击力来使砂石快速分离。

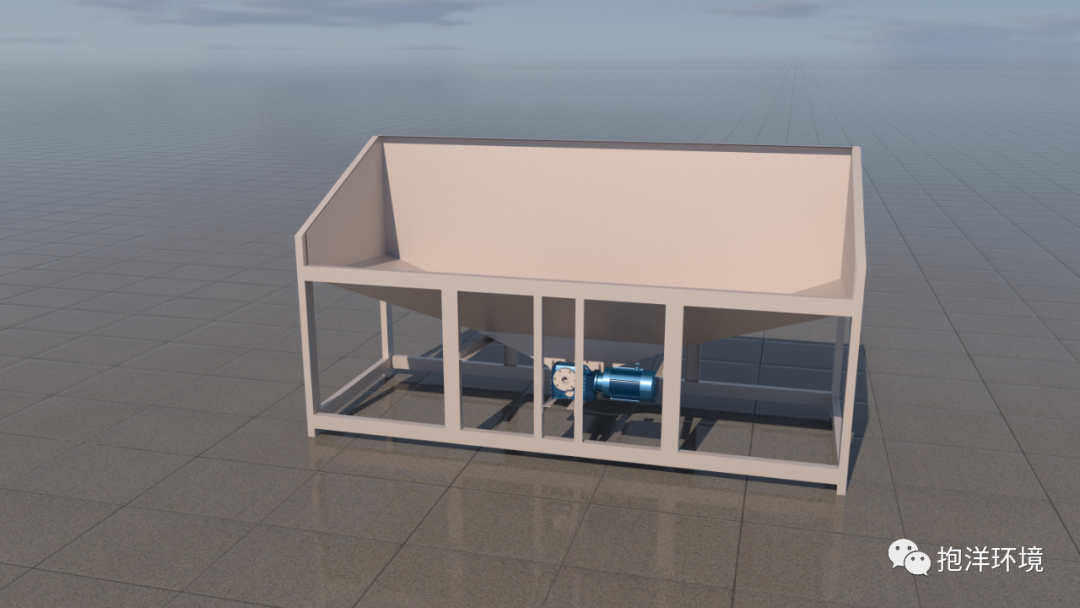

卸料槽

采用高速冲水加底部自动推料螺旋系统，确保卸料迅速，永不堵管，传统式卸料槽双车位长7200mm，所以卸料槽内的物料至少要行走2800mm才能进入砂石分离机主机，50型卸料槽内的物料只需行走400mm就进入砂石分离机主机，所以进料速度比传统卸料槽快90%。

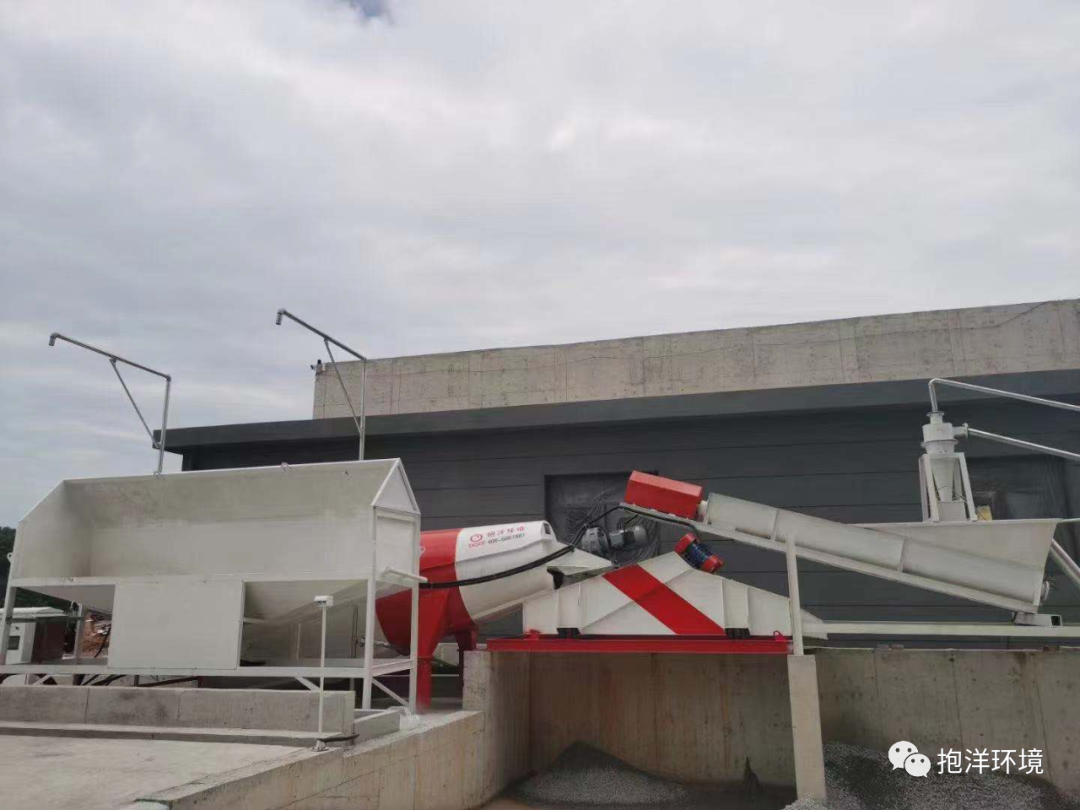

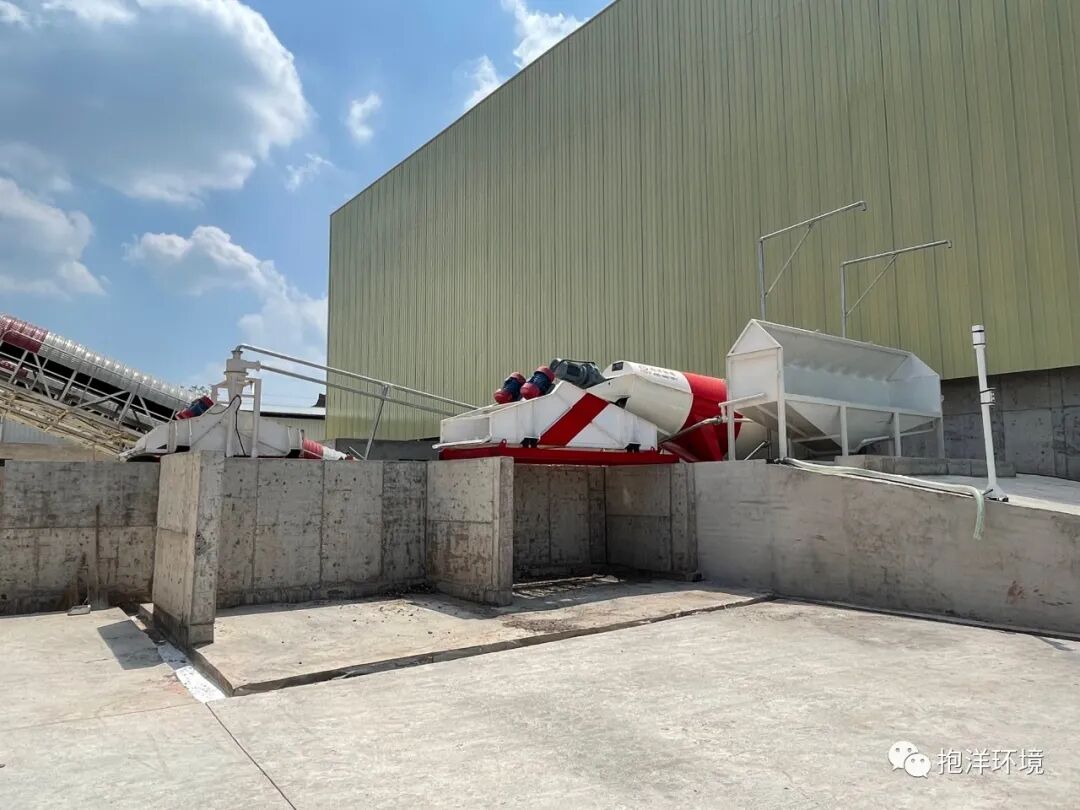

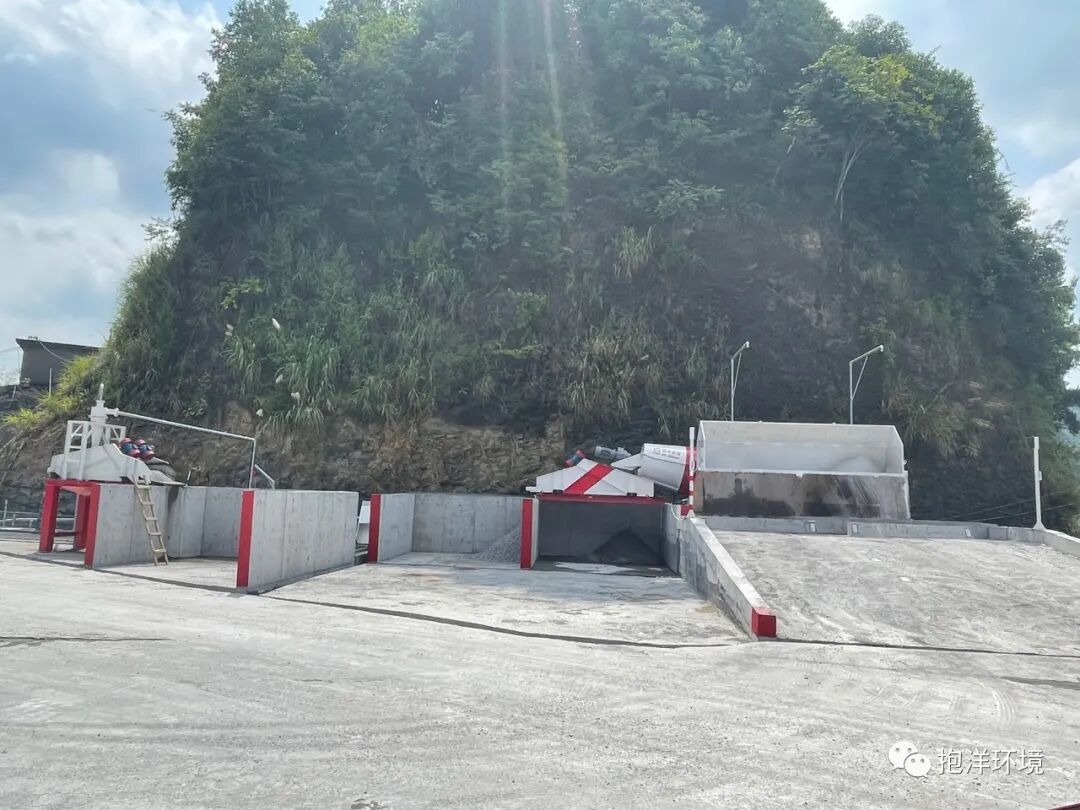

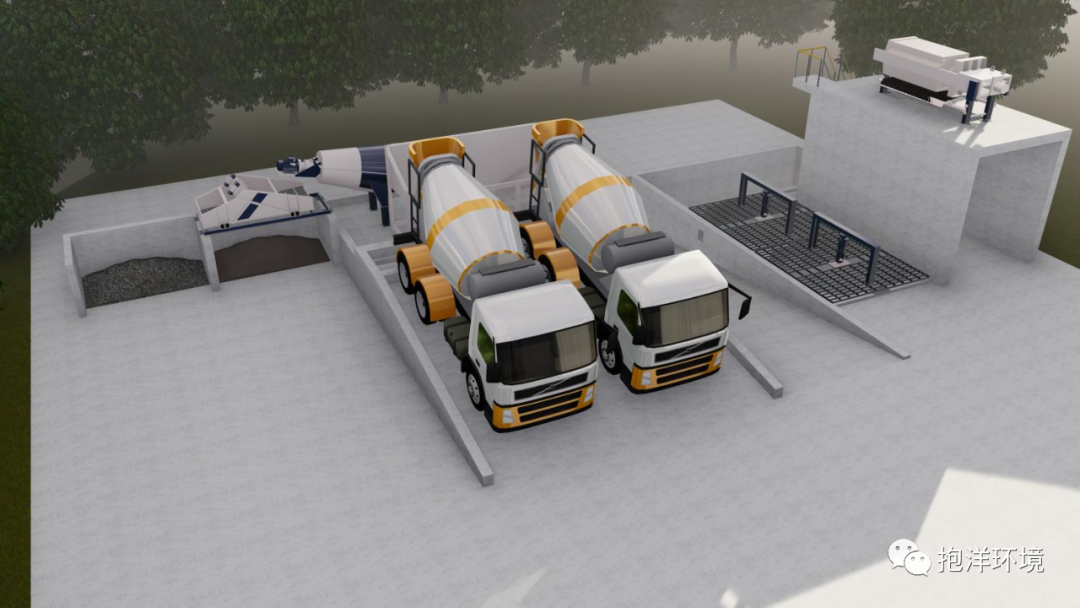

BYSF-50型复合螺旋砂石分离系统现场实拍图

BYSF-50型复合螺旋砂石分离机适用于年产量50万方以下，搅拌车数量50台以下的中小型混凝土搅拌站，系统占地面积300平米以下，布局紧凑、结构合理、场地干湿分离。

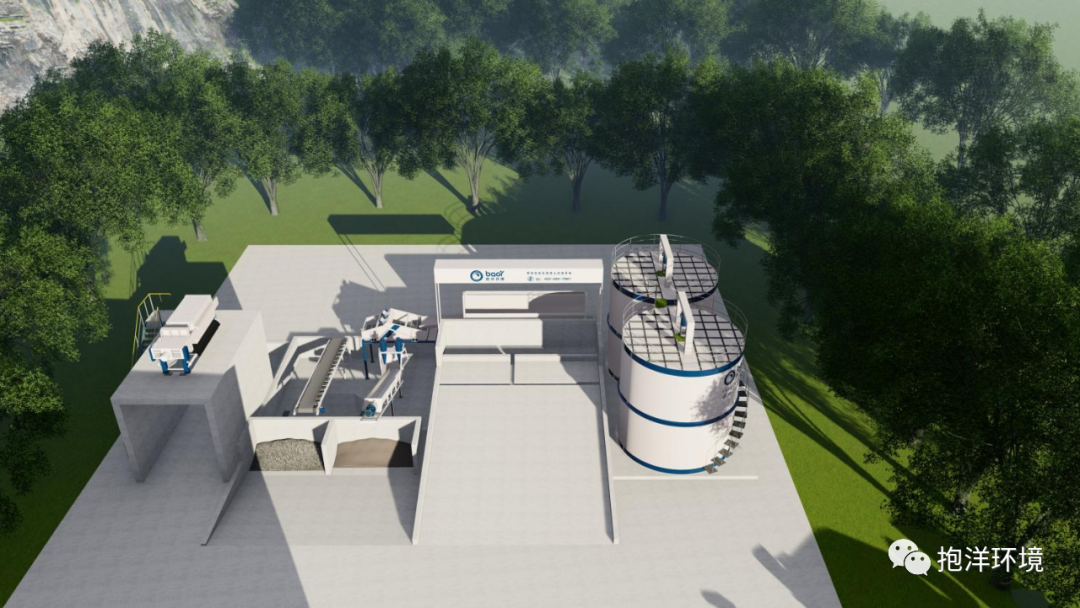

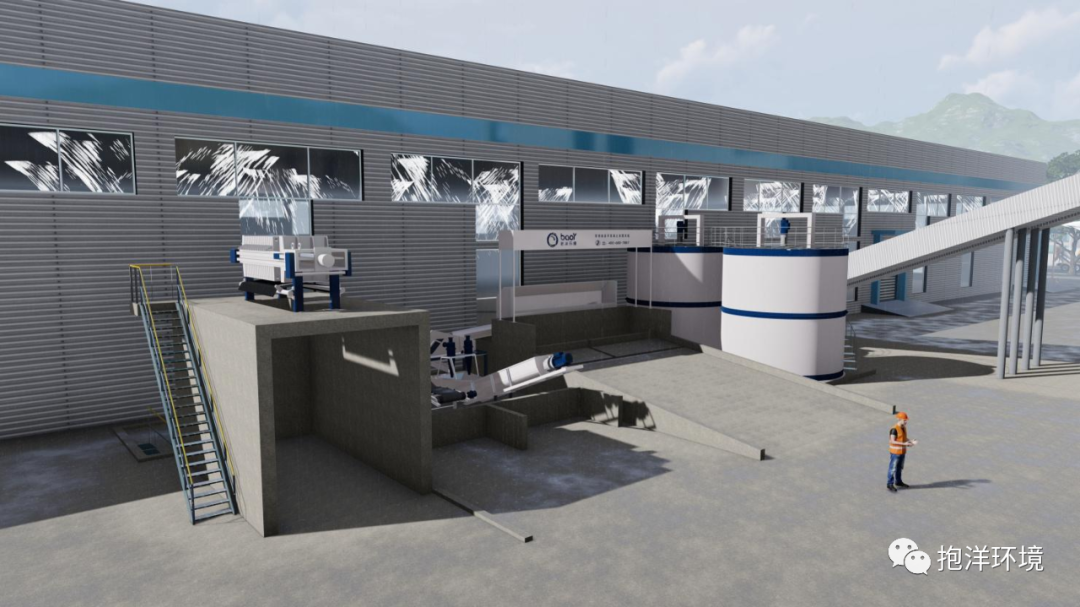

BYSF-80型零排放废弃混凝土处理系统

BYSF-80型零排放废弃混凝土处理系统，是由龙门加水架、高度直线振动筛、提砂螺旋、二次旋流系统、污水罐等部件组成，废料先经过振动筛，直线分离出砂石，通过皮带机运至集石区，含砂进入提砂螺旋料斗分砂，溢出的水进入地下锥心池，经二次旋流系统进一步分离细砂，不含细砂进入污水罐循环利用。

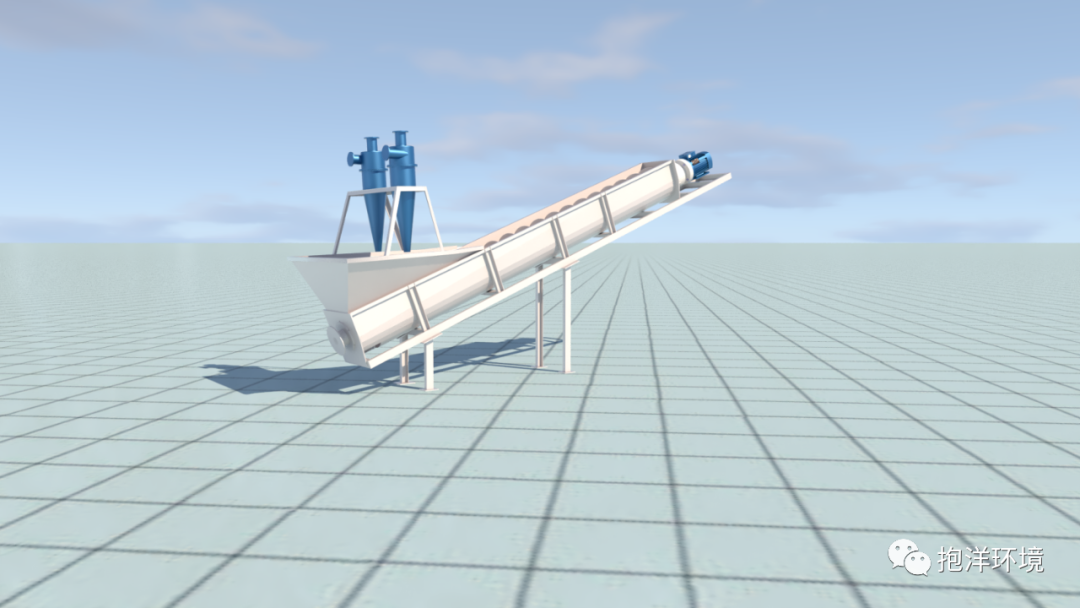

二次细砂螺旋

采用双旋流器，两个渣浆泵带两个旋流器叠加安装在淘洗螺旋上，根据锥形池液位叠加启动，彻底分离出污水中的细沙，旋流器可将螺旋输送机流出的水浆中的细砂颗粒等快速分离，分离器内壁采用耐磨陶瓷结构，大大提高分离器使用寿命。

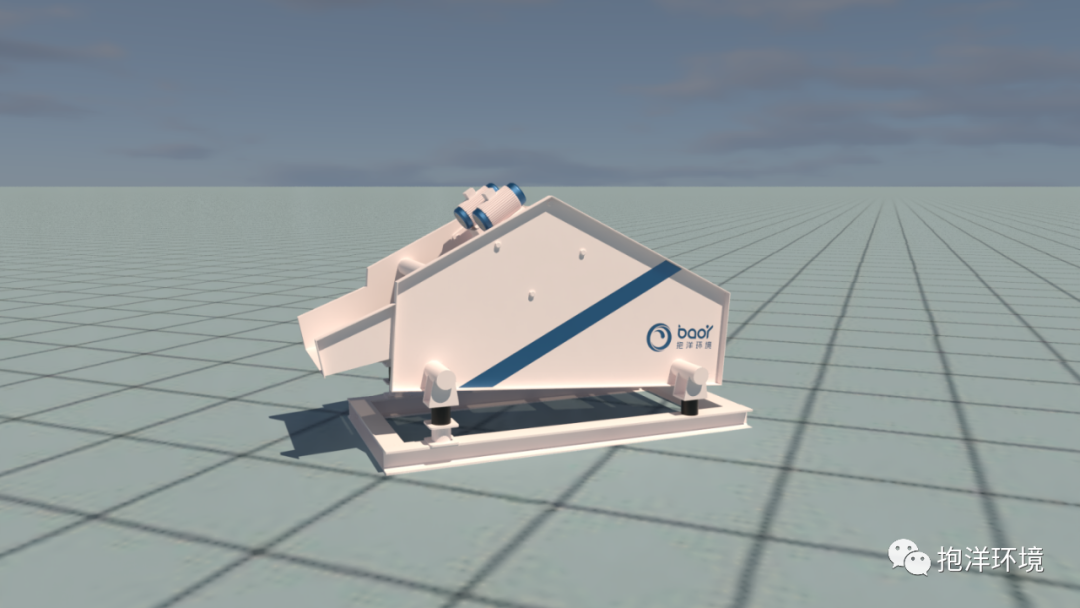

污泥脱水筛

脱水筛又称高频脱水筛，通过激振力改变了浆水表面的水张力，浆水透过筛网成为筛下物,而微细物料被筛网阻隔形成滤层受振动力影响向前运动排出。

污泥脱水筛相对体积小，单位面积处理能力大，便于系统工艺布置。高耐磨筛板使用寿命长，模块化组装设计，更换方便。

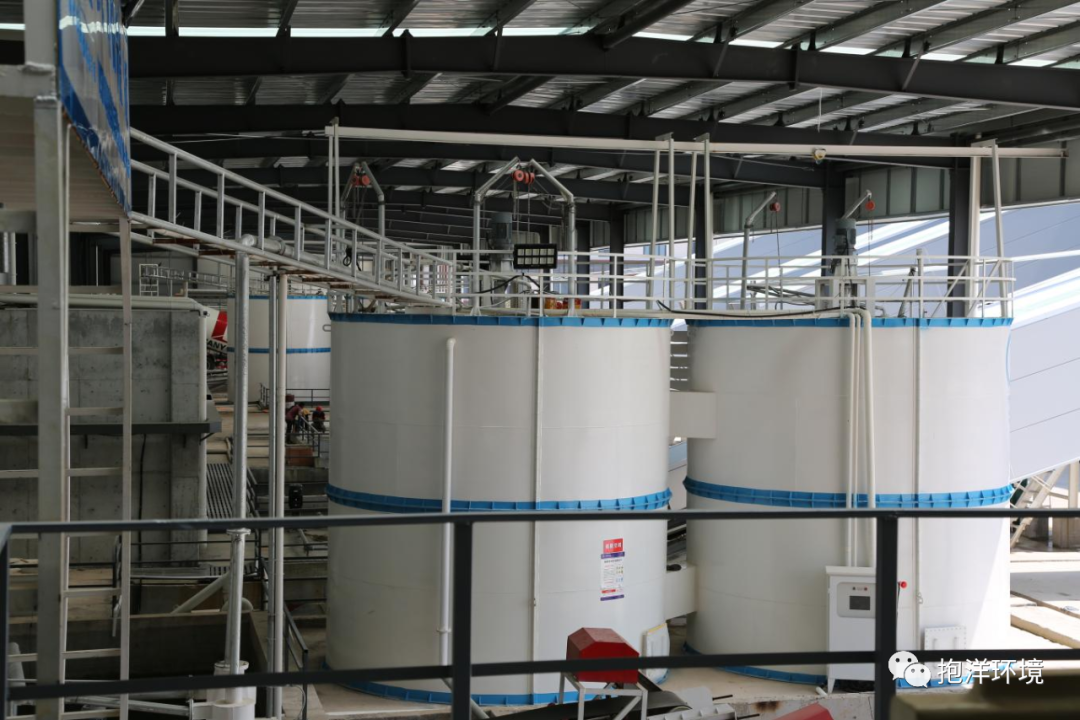

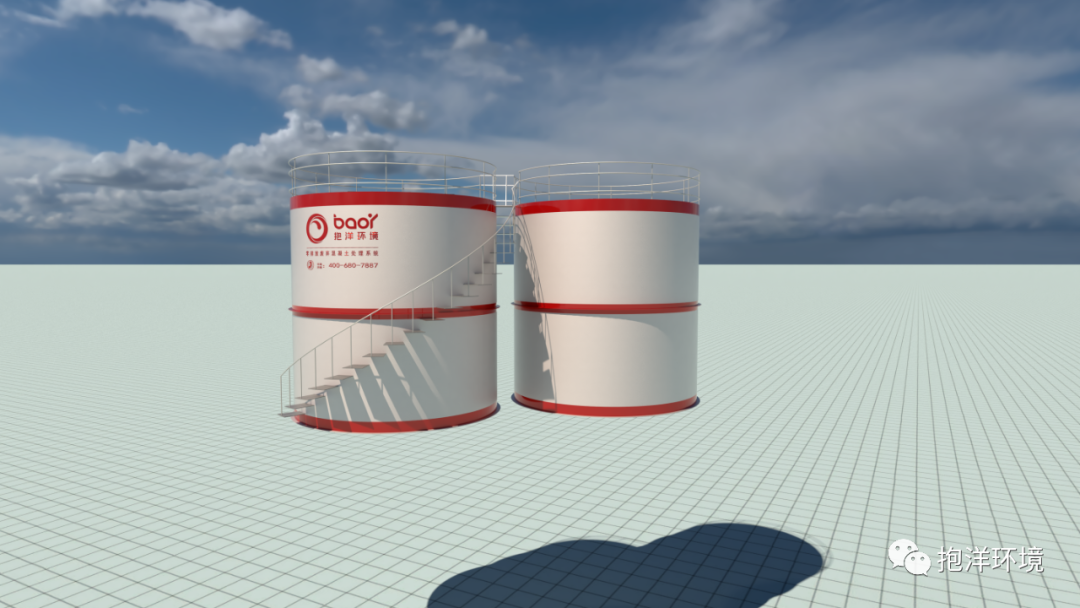

浆水罐

最终处理的水泥浆存于此处，通过搅拌楼控制室可将重新投入生产，罐体容积量为每个120吨左右；罐体内配有搅拌器定时搅拌；罐体内配有水位感应器，在正常水位时车辆冲洗使用清水，水位低于液位检测装置时自动补充清水，降低浆水浓度；罐体上方配有溢流口防止水位过高溢出（长期下雨情况）。

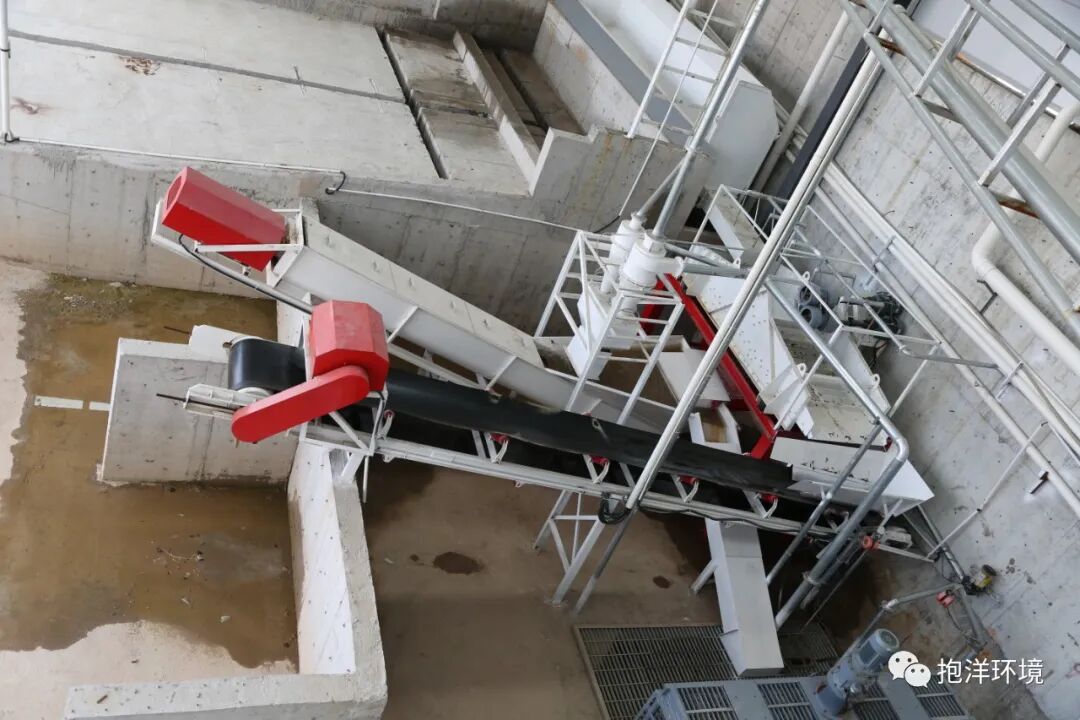

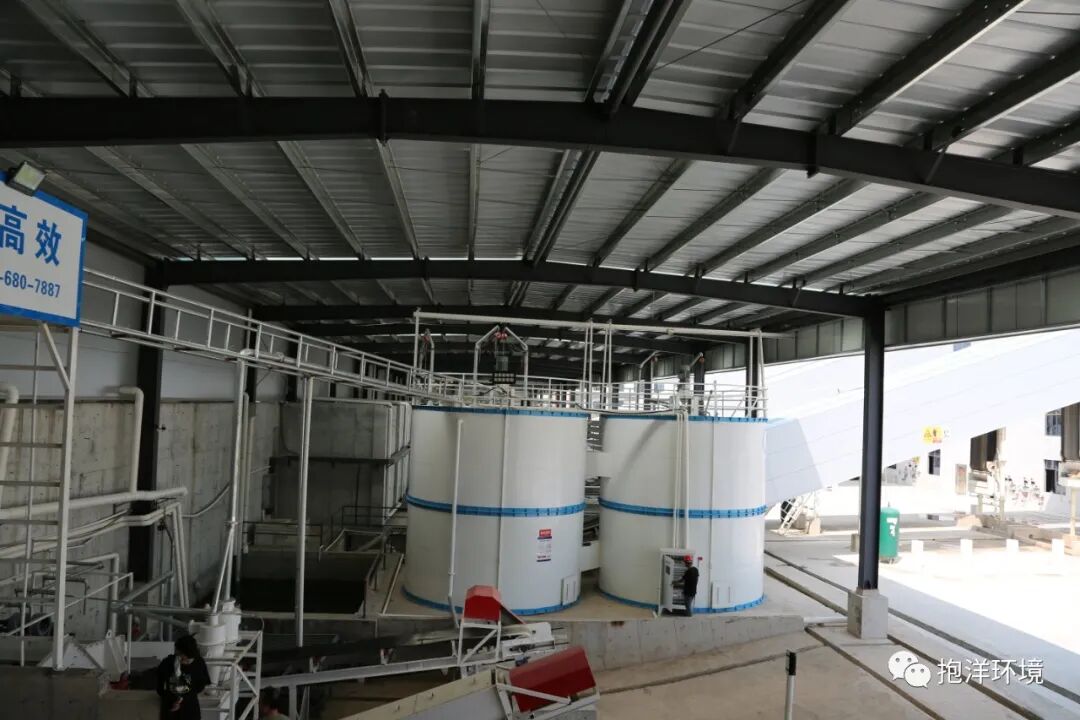

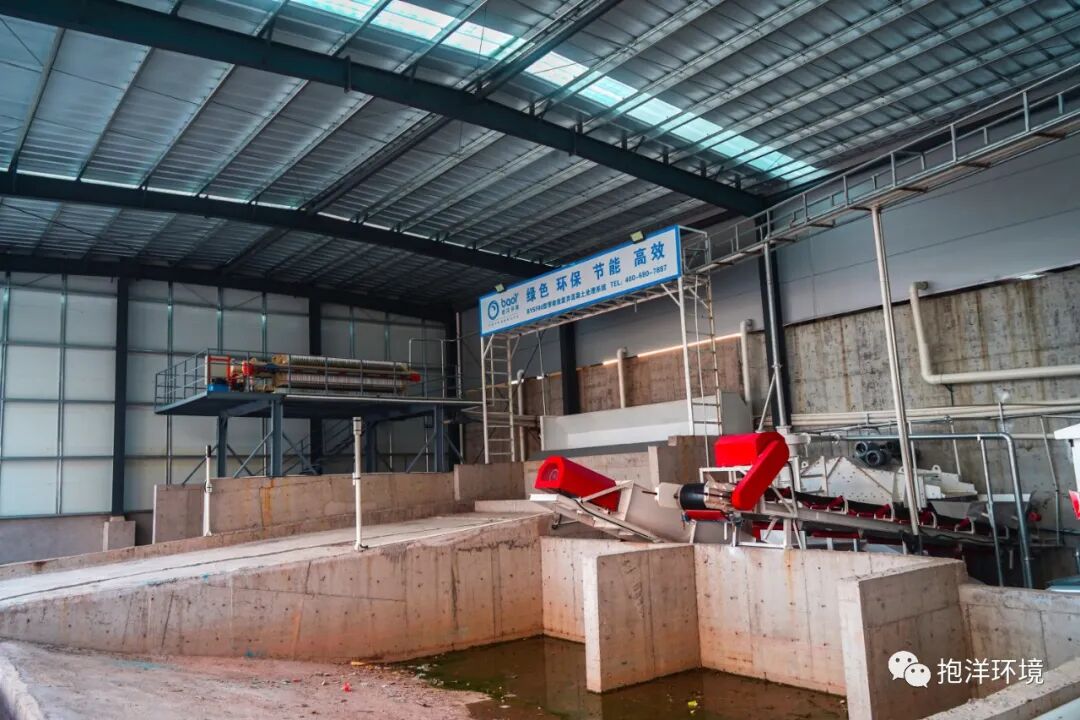

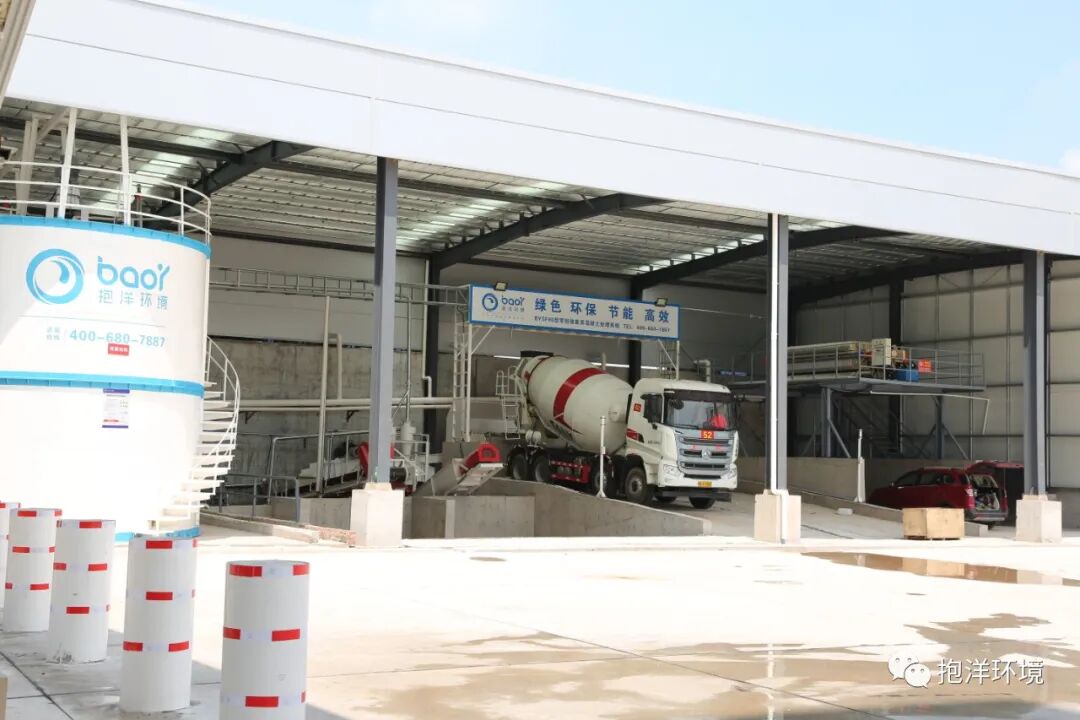

BYSF-80型零排放废弃混凝土处理系统现场实拍图

BYSF-80型零排放废弃混凝土处理系统适用于年产量30万方以上、搅拌车数量30台以上、混凝土生产线两条或以上中大型混凝土搅拌站，场地雨污分离，系统占地面积300平方左右，布局合理，能大幅提升搅拌站整体形象。
